Nature communications | 选择性原子层沉积助力集成电路先进制程高精度自对准制造工艺
全屏阅读
随着集成电路制造技术的发展和市场需求，芯片特征尺寸缩小，互连密度进一步提升，芯片的自对准制造需依赖多次沉积-光刻-刻蚀的复杂流程，步骤多成本高，且由套刻误差引起相邻金属导线漏电短路。英格兰vs伊朗预测 研究团队提出了一种“化繁为简”的高精度自对准沉积的解决方案，他们通过选择性原子层沉积技术（Selective Atomic layer deposition），实现目标介电层在底部介电层的自对准生长，而在非生长区金属铜表面不生长。该工艺在生长区达到5纳米厚度，非生长区不生长，选择性达到100%，实现薄膜高精度自对准沉积。对于芯片先进制程来说，可以提升对准精度、减少光刻-刻蚀步骤、提升芯片制程良率等方面都具有优势。（图1）

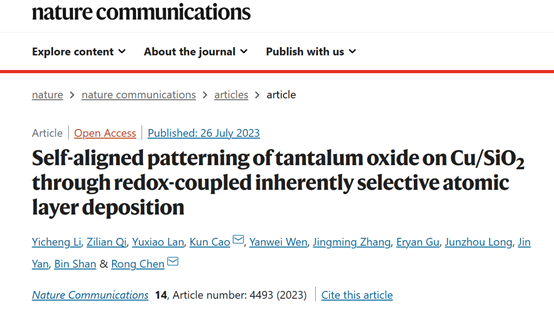

相关论文以《通过氧化还原耦合的固有选择性原子层沉积方法实现氧化钽薄膜在Cu/SiO2表面的自对准图案化制造》（Self-Aligned Patterning of Tantalum Oxide on Cu/SiO2 through Redox-coupled Inherently Selective Atomic Layer Deposition）为题发表在Nature Communications上。英格兰vs伊朗预测 李易诚博士、博士生齐子廉为论文共同第一作者，陈蓉教授、曹坤副教授为该论文共同通讯作者。英格兰vs伊朗预测 为论文第一完成单位，湖北江城实验室为合作单位（图2）
本工作发现铜表面不同氧化状态会造成非生长区表面形成缺陷位点，这些形核缺陷导致了选择性的丧失。研究团队突破了常规ALD两步循环交替生长，增加了原位还原修正步骤，提出的“循环耦合”工艺，使传统AB双循环转变为ABC多循环耦合，进而能够实现表面原位还原-生长-缺陷去除的步骤，有效抑制铜表面缺陷形核产生，最终实现高精度自对准。
在原子沉积领域要想实现“选择性”，一般来说，需要在非生长区制备阻挡层。例如，引入自组装分子使其在非生长区钝化，阻挡原子层沉积生长，最后再将表面的阻挡层去掉。而本工作发展的固有选择性，具有全气相工艺流程，一步法实现自对准沉积，无需阻挡剂生长、去除等步骤，更加简洁与可靠。该研究相当于开辟了一个新的方向，利用表面的差异，在不添加任何阻挡剂的条件下，靠前驱体的选择和工艺动力学调控实现了无模板、无阻挡剂的选择性生长，即通过本征的固有选择性实现了形核延迟和高选择性自对准沉积。在该研究中，原子沉积技术工艺的自对准选择性接近100%，生长区膜厚达到5nm，非生长区完全无生长，达到固有选择性研究中所见报道最高值。（图3）在芯片制程中，另一个很重要的问题是，生长的膜会出现“横向扩展”现象，即薄膜往基底垂直方向生长，又会往两侧横向生长，导致它们会扩散扩展到铜区域从而降低自对准工艺可靠性。在该研究中，不仅实现了非生长区铜表面无生长，而且抑制住了生长区沉积薄膜的边缘扩展，薄膜生长停止到铜边缘。这对于进一步提升对准精度，以及降低对准工艺后造成的金属电阻上升具有非常重要的作用。
进一步，团队将继续开发先进选择性ALD技术，发展低介电常数薄膜选择性沉积工艺，发展前道接触、后道互联的金属-金属自对准工艺，并扩展固有选择性方法到芯片各层对准工艺形成完整的工艺包。另一方面，开发小分子钝化、原位缺陷消除等全气相选择性沉积技术路线；为了将工艺在产线上验证，研究团队在国家重点研发计划颠覆性技术创新重点专项项目“面向芯片先进制程的选择性原子层沉积工艺与装备研发”支持下，也正在开发选择性沉积设备，将该项技术继续向实际应用推进。
